Lentille laser à lentille de champ F-thêta en verre optique 1064nm
Description du produit La lentille F-Theta, également connue sous le nom de lentille de balayage, est utilisée pour former un faisceau laser uniforme dans une certaine zone de marquage. C'est l'un des accessoires les plus importants de la machine de marquage laser. Les principaux indicateurs de l'objectif de balayage sont la plage de balayage et la distance focale. En général,...
Description
Lentille laser à lentille de champ F-thêta en verre optique 1064nm
Description du produit
La lentille F-thêta, également connue sous le nom de lentille de balayage, est utilisée pour former un point de faisceau laser uniforme dans une certaine zone de marquage. C'est l'un des accessoires les plus importants de la machine de marquage laser.
Les principaux indicateurs de l'objectif de balayage sont la plage de balayage et la distance focale. Généralement, plus la distance focale est longue, plus le champ de balayage est grand et plus le diamètre de la tache focale est grand. Cela signifie que lorsque la zone de balayage est grande dans une certaine mesure, le spot n'est pas assez fin et la densité de puissance laser sera insuffisante.
La distorsion est inférieure à 0,2 %
Angle de balayage plus grand
Différents modèles au choix
Application
Appareil laser à fibre.
Appareil laser YAG.
Nous fournissons également des lentilles de champ adaptées aux lasers d'autres longueurs d'onde, ainsi que des lentilles de champ en quartz.
AVIS : Veuillez vous référer au tableau des paramètres suivant pour vous assurer qu'il correspond à votre machine laser.
Paramètres
| Modèle d'article | LEF(mm) | Distance de travail(mm) | Angle de numérisation | Champ de numérisation (mm) | Ф Taille du point (μm) | Filetage(mm) |
| f-63-1064 | 63 | 61.80 | ±22 degrés | ϕ50(35×35) | 10 | M85×1 |
| f-80-10LNS-1064 | 80 | 83.27 | ±22 degrés | ϕ70(50×50) | 15 | M85×1 |
| f-80-20LNS-1064 | 80 | 77.85 | ±25 degrés | ϕ70(50×50) | 7.7 | M85×1 |
| f-100M-1064 | 100 | 113.85 | ±28 degrés | ϕ100(70×70) | 24.3 | M85×1 |
| f-100-10LNS-1064 | 100 | 118.49 | ±28 degrés | ϕ100(70×70) | 16.2 | M85×1 |
| f-100R-1064 | 100 | 105.75 | ±28 degrés | ϕ100(70×70) | 16 | M85×1 |
| f-100-20-1064 | 100 | 104.85 | ±22 degrés | ϕ100(70×70) | 9.76 | M85×1 |
| f-100D-1064 | 100 | 103.37 | ±25 degrés | ϕ87 (62×62) | 9.8 | M85×1 |
| f-120-30-1064 | 120 | 127.60 | ±25 degrés | ϕ105(80×74) | 15 | M112×1;M102×1;M95×1 |
| f-130-1064 | 130 | 141.96 | ±25 degrés | ϕ120 (85×85) | 21.1 | M85×1 |
| f-160M-1064 | 160 | 178.66 | ±17,7 degrés | ϕ100(71×71) | 38.85 | M39×1;M55×1 |
| f-160-12LNS-1064 | 160 | 181.29 | ±28 degrés | ϕ155(110×110) | 25.9 | M85×1 |
| f-160R-1064 | 160 | 176.26 | ±28 degrés | ϕ155(110×110) | 25.9 | M85×1 |
| f-160H-20LNS-1064 | 160 | 180.72 | ±28 degrés | ϕ142 (101×101) | 15.86 | M85×1 |
| f-163B-1064 | 163 | 186.45 | ±28 degrés | ϕ162(113.3×113.3) | 26.6 | M85×1 |
| f-163R-1064 | 163 | 181.86 | ±31,7 degrés | ϕ169 (120×120) | 31.7 | M85×1 |
| f-163C-1064 | 163 | 182.15 | ±28 degrés | ϕ160(113×113) | 15.9 | M85×1 |
| f-168-36-1064 | 168 | 181.12 | ±25 degrés | ϕ146 (99.5×99.5) | 9.1 | M112×1 |
| f-170-30-1064 | 170 | 198.31 | ±25 degrés | ϕ150(110×110) | 11.03 | M112×1;M102×1;M95×1 |
| f-173B-1064 | 173 | 197.51 | ±28 degrés | ϕ170 (120×120) | 28 | M85×1 |
| f-188-1064 | 188 | 212.00 | ±28 degrés | ϕ185(130×130) | 30 | M85×1 |
| f-210A-1064 | 210 | 231.88 | ±28 degrés | ϕ212 (150×150) | 34 | M85×1 |
| f-210B-1064 | 210 | 225.80 | ±28 degrés | ϕ205(145×145) | 25 | M85×1 |
| f-210-30-1064 | 210 | 240.42 | ±25 degrés | ϕ185 (140×130) | 13.63 | M112×1;M102×1;M95×1 |
| f-220-10LNS-1064 | 220 | 259.78 | ±28 degrés | ϕ216 (153×153) | 29 | M55×1;M85×1 |
| f-220-20LNS-1064 | 220 | 241.55 | ±28 degrés | ϕ212 (150×150) | 21.4 | M85×1 |
| f- 254M-1064 | 254 | 299.42 | ±28 degrés | ϕ254(180×180) | 60 | M39×1;M55×1 |
| f-254B-1064 | 254 | 277.70 | ±28 degrés | ϕ245 (175×175) | 35.3 | M85×1 |
| f-254-10LNS-1064 | 254 | 281.14 | ±28 degrés | ϕ245 (175×175) | 30 | M85×1 |
| f-254-20LNS-1064 | 254 | 271.94 | ±25 degrés | ϕ245 (175×175) | 24.8 | M85×1 |
| f-254-30-1064 | 254 | 284.58 | ±25 degrés | ϕ222(175×155) | 20 | M112×1;M102×1;M95×1 |
| f-255-8.5B-1064 | 255 | 292.94 | ±30,2 degrés | ϕ268 (190×190) | 33.1 | M85×1 |
| f-260-1004 | 260 | 287.54 | ±28 degrés | ϕ255(180×180) | 42.5 | M85×1 |
| f-290-1004 | 290 | 348.52 | ±28 degrés | ϕ283 (210×210) | 47 | M85×1 |
| f-300D-1064 | 300 | 360.86 | ±28 degrés | ϕ295(208×208) | 35 | M85×1 |
| f-330-1064 | 330 | 383.93 | ±28 degrés | ϕ325 (230×230) | 53 | M85×1 |
| f-330C-1004 | 330 | 387.61 | ±28 degrés | ϕ325 (230×230) | 40 | M85×1 |
| f-330-30-1064 | 330 | 376.42 | ±28 degrés | ϕ325 (230×230) | 21.2 | M112×1;M102×1;M95×1 |
| f-350C-1064 | 350 | 417.81 | ±28 degrés | ϕ345 (244×244) | 34 | M85×1 |
| f-420-10LNS-1064 | 420 | 481.32 | ±28 degrés | ϕ419(296×296) | 82 | M85×1 |
| f-420B-1064 | 420 | 486.08 | ±28 degrés | ϕ410(290×290) | 40.8 | M85×1 |
| f-420-30-1064 | 420 | 491.03 | ±28 degrés | ϕ410 (290×290) | 27.3 | M112×1;M132×1 |
| f-430B-1064 | 430 | 497.77 | ±28 degrés | ϕ425(300×300) | 41.9 | M85×1 |
| f-515-1064 | 515 | 570.35 | ±31,5 degrés | ϕ565 (400×400) | 50.1 | M85×1 |
| f-525-1064 | 525 | 604.73 | ±31,5 degrés | ϕ568 (402×402) | 51.1 | M85×1 |
| f-580-1064 | 580 | 670.19 | ±28 degrés | ϕ566 (400×400) | 47 | M85×1 |
| f-815-1064 | 815 | 899.83 | ±28 degrés | ϕ800(565×565) | 66 | M85×1 |

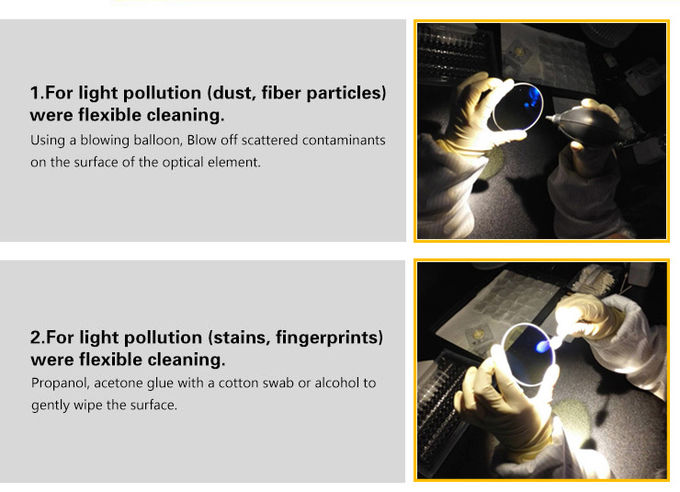

Nettoyage des lentilles
